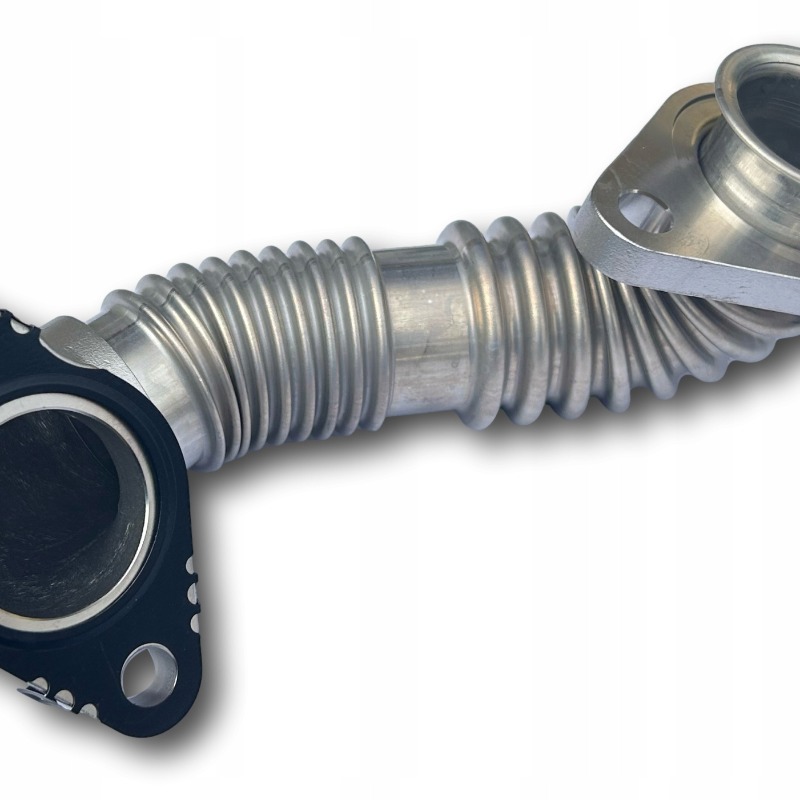

Rúrka na recirkuláciu výfukových plynov

Exhaust Gas Recirculation Tube & Pipe Supplier

EGR trubica je kľúčový kanál, ktorý ochladzuje časť výfukových plynov motora pred ich presmerovaním do sacieho systému. To výrazne znižuje teploty spaľovania, znižuje emisie oxidov dusíka (NOx) a zlepšuje spotrebu paliva.

Vlastnosti produktu:
1. Štruktúra hybridnej rúrky/vlnitej rúrky: K dispozícii v hybridnej alebo vlnitej konfigurácii rúrky, dizajn vyvažuje tuhosť a flexibilitu, prispôsobenú požiadavkám platformy.
2. Efektívna výmena tepla: Stena rúrky obsahuje vysoko tepelne vodivý kompozitný materiál hliník/meď v kombinácii s dizajnom prietokového kanála chladiva, aby sa dosiahla vysoká rekuperácia tepla pri nízkom poklese tlaku, čím sa zníži teplota výfukových plynov o 30 – 40 %.
3. Odolnosť voči vysokej teplote a korózii: Hlavné telo je vyrobené z nehrdzavejúcej ocele 304/316L alebo Inconel 718, pracuje pri teplotách od -40 °C do 150 °C, čím spĺňa požiadavky náročného prostredia pod kapotou motora.
4. Ľahký dizajn: Tenkostenná vlnitá štruktúra znižuje celkovú hmotnosť približne o 15-20% v porovnaní s tradičnými pevnými rúrami.

Okrem našej štandardnej produktovej rady ponúkame aj prispôsobené riešenia pre širokú škálu priemyselných odvetví a aplikácií, od kusovej výroby až po hromadnú výrobu.

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

O JIATIAN

As a China Exhaust Gas Recirculation Tube SupplierAutomotive Rúrka na recirkuláciu výfukových plynov Supplier and Exhaust Gas Recirculation Pipe CompanyAutomotive Rúrka na recirkuláciu výfukových plynov Company, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Hlavnými produktmi spoločnosti sú: výroba a vývoj automobilových vlnitých rúr. V súčasnosti je k dispozícii 10 CNC plne automatických ohýbačiek rúrok, 2 veľké montážne linky spájkovacích pecí, 10 rôznych špecifikácií hydraulických vnútorných tvárniacich strojov (s maximálnou dĺžkou spracovania 1,5 metra a priemermi od 10 do 80 ￠10 až 80), 1 hydraulický stroj na expanziu vody 800T, 4 plnoautomatické laserové zváračky, 6 sád veľkorozmerových zváracích robotov s 8-mi zváracími centrami. zváracie stroje a viac ako 30 rôznych strojov na tvarovanie nosných rúr. Spoločnosť má vlastné výskumné, vývojové a spracovateľské centrá. Zariadenia a technológie spoločnosti na výrobu vlnitých rúr na expanziu vody sú v súčasnosti na špičkovej úrovni. Bolo zriadené komplexné laboratórium.

Spoločnosť sa zaviazala vytvárať popredné svetové automobilové mechy s vynikajúcou kvalitou a inovatívnou technológiou, ktorá zabezpečuje, že každý produkt môže dobre fungovať v rôznych prostrediach a podporuje pokrok v tomto odvetví.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Vyznamenania a certifikáty

  • Patentový certifikát vynálezu
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Patentový certifikát úžitkového vzoru
  • Osvedčenie o zhode

Správy a informácie

Rúrka na recirkuláciu výfukových plynov Industry knowledge
Keďže globálne emisné predpisy sú čoraz prísnejšie, výrobcovia automobilov čelia dvojitej výzve, a to znižovaniu emisií oxidov dusíka (NOx) pri zachovaní výkonu motora a spotreby paliva. Technológia EGR (Exhaust Gas Recirculation) efektívne znižuje teploty spaľovacej komory chladením a recirkuláciou časti výfukových plynov späť do sacieho systému, čím bráni tvorbe NOx. V tomto systéme, Rúrka chladiča EGR slúži ako základný komponent, ktorého výkon priamo ovplyvňuje účinnosť a spoľahlivosť celého systému riadenia emisií.
Spoločnosť JIATIAN, využívajúca takmer 30 rokov skúseností v oblasti spracovania kovov v automobilovom priemysle, vytvorila sériu vysokovýkonných chladiacich trubíc EGR. Prostredníctvom inovatívnych kombinácií materiálovej vedy a stavebného inžinierstva poskytujeme priemyslu spoľahlivé riešenia na zníženie emisií.

Základné porozumenie: Základné funkcie systémov EGR a chladiacich rúrok

Systém EGR je základnou technológiou regulácie emisií v moderných motoroch. Jeho hlavná súčasť, trubica chladiča EGR, je zodpovedná za efektívne chladenie výfukových plynov s vysokou teplotou (ktoré môžu dosiahnuť 600-750 °C) pred ich recirkuláciou do sacieho systému motora. Tento proces môže znížiť teploty spaľovania približne o 0-200 °C, čím sa výrazne zníži tvorba NOx.
Rúrka chladiča EGR nie je len jednoduchým priechodom plynu, ale precíznym komponentom integrujúcim výmenu tepla, riadenie tlaku a odolnosť proti korózii. Funguje spoľahlivo v drsnom prostredí v rozsahu od -40 °C do 0 °C, odoláva výzvam, ako sú vibrácie, tepelné cykly a chemická korózia prítomná v motorovom priestore.
Kľúčové ukazovatele výkonu chladiacich rúrok EGR.

Výkonnostný parameter
Tradičná kovová trubica
Chladiaca trubica JIATIAN EGR
Zlepšenie
Účinnosť zníženia teploty
20-25%
30 – 40 %
>50% zlepšenie
Životnosť odolnosti proti korózii
Stredné (2-3 roky)
Dlhé (5 rokov)
~100% nárast
Hmotnosť
Štandardná hmotnosť
-20% zníženie
Výrazné zlepšenie
Strata tlaku
Relatívne vysoká
Dizajn s nízkym tlakom
20-30% optimalizácia

Základné technológie: Inovácie v materiáloch a výrobe

Štruktúra hybridného mechu: Vyváženie tuhosti a flexibility

Rúrky chladiča EGR spoločnosti JIATIAN využívajú hybridný vlnovcový dizajn, ktorý kombinuje výhody pevných sekcií a flexibilných segmentov. Pevné časti zaisťujú štrukturálnu stabilitu a tesnenie, zatiaľ čo segmenty mechov kompenzujú vibrácie motora a rozdielnu tepelnú rozťažnosť prostredníctvom svojich flexibilných charakteristík. Tento dizajn rieši problémy s koncentráciou napätia spôsobené tepelnou expanziou a kontrakciou, čím sa predlžuje životnosť komponentu.

Technológia efektívnej výmeny tepla

Hlavná účinnosť trubice chladiča EGR spočíva v jej schopnosti výmeny tepla. Naše produkty využívajú kompozitné materiály hliník/meď s vysokou tepelnou vodivosťou​ v kombinácii s optimalizovaným dizajnom chladiacich kanálov na dosiahnutie efektívneho prenosu tepla. Jedinečná vnútorná štruktúra maximalizuje oblasť výmeny tepla medzi výfukovými plynmi a chladiacou kvapalinou pri zachovaní nízkeho odporu prúdenia vzduchu, čím zabezpečuje, že sa výrazne nezvyšuje protitlak motora.

Pokročilá aplikácia vedy o materiáloch

Pre vysokoteplotné a korozívne prostredia používajú chladiace rúrky EGR spoločnosti JIATIAN primárne nehrdzavejúcu oceľ 304/316L alebo vysokovýkonné zliatiny Inconel 718. Tieto materiály ponúkajú vynikajúcu odolnosť proti oxidácii pri vysokých teplotách a odolnosť proti korózii, čo umožňuje dlhodobú prevádzku v náročných podmienkach.
Porovnanie výkonu materiálu chladiacej trubice EGR
Typ materiálu
Maximálna odolná teplota
Odolnosť proti korózii
Nákladový faktor
Aplikačný scenár
304 nehrdzavejúca oceľ
~750 °C
Dobre
Stredná
Štandardné osobné vozidlá
Nerezová oceľ 316L
~800 °C
Výborne
Relatívne vysoká
Vozidlá s vysokými emisnými požiadavkami
Inconel 718
~1000 °C
Výnimočné
Vysoká
Vysoká-Performance/Racing Applications

Budúce smery vývoja technológie EGR


Integrácia a inteligencia

Vďaka širokému rozšíreniu technológie preplňovania turbodúchadlom sa integrovaný dizajn výfukových potrubí a skríň turbíny stal trendom. Podobne aj systémy EGR smerujú k vyšším úrovniam integrácie. Budúce rúrky chladiča EGR nebudú nezávislými komponentmi, ale budú hlboko integrované so systémami riadenia motora, využívajúce senzory na monitorovanie teploty plynu, tlaku a prietoku v reálnom čase na dosiahnutie inteligentnej regulácie.


Výzvy a príležitosti v ére elektrifikácie

Hybridné a plug-in hybridné elektrické vozidlá kladú nové požiadavky na systémy EGR. Tieto vozidlá využívajú časté cykly štart-stop motora, čo si vyžaduje, aby systém EGR reagoval rýchlo​ a rýchlo zahrial katalyzátor počas studených štartov, aby sa znížili emisie. Tenkostenná vlnovcová štruktúra JIATIAN sa vyznačuje nižšou tepelnou kapacitou, čo umožňuje rýchlejšie dosiahnutie prevádzkových teplôt pre splnenie špecifických potrieb hybridných vozidiel.


Aplikácia nových materiálov a procesov

Technológia aditívnej výroby (3D tlač) umožňuje väčšiu voľnosť pri navrhovaní rúrok chladiča EGR, optimalizuje tvary vnútorných kanálov, aby sa zlepšili charakteristiky prúdenia vzduchu. Medzitým aplikácia nových materiálov, ako sú kompozity s keramickou matricou, ďalej zvýši tepelnú odolnosť a trvanlivosť, aby sa splnili požiadavky budúcich vysokovýkonných motorov.

Profesionálne výhody JIATIAN

Využitím našich vlastných výskumných a vývojových a spracovateľských centier má spoločnosť JIATIAN pokročilé vybavenie a technológiu hydroformingu na špičkovú úroveň v odvetví. Spoločnosť vlastní 10 CNC plne automatických ohýbačiek rúrok, 2 veľké výrobné linky na spájkovanie natvrdo, 4 plnoautomatické laserové zváračky a 8 veľkých obrábacích centier, čo umožňuje flexibilnú výrobu od kusovej výroby až po veľkosériové.
Náš tím inžinierskych technológií sa zameriava na poskytovanie prispôsobených riešení​ pre každého zákazníka, pričom plne zohľadňuje obmedzenia rozloženia, požiadavky na výkon a nákladové ciele rôznych platforiem motorov, aby sa zabezpečilo, že každá trubica chladiča EGR bude poskytovať optimálny výkon vo svojom špecifickom scenári aplikácie.

Často kladené otázky:


Aká je typická životnosť trubice chladiča EGR?

Za normálnych prevádzkových podmienok sú rúrky chladiča JIATIAN EGR navrhnuté tak, aby vydržali životnosť vozidla (zvyčajne 8 – 10 rokov alebo 0 000 – 200 000 kilometrov). Vykonávame prísne testy odolnosti simulujúce vysoké teploty, vibrácie a korozívne prostredie, aby sme zaistili spoľahlivý výkon počas celého životného cyklu produktu.


Ako zistiť, či je potrebné vymeniť rúrku chladiča EGR?

Bežné príznaky poruchy zahŕňajú: rozsvietenú kontrolku motora (s chybovými kódmi systému EGR), zvýšené emisie NOx, zníženú spotrebu paliva a viditeľné poškodenie alebo netesnosti. Pravidelná odborná kontrola je najlepší spôsob, ako zabezpečiť správnu činnosť systému.


Aké sú výhody vlnovcovej konštrukcie v porovnaní s tradičnými tuhými rúrami?

Hlavnou výhodou vlnovcovej konštrukcie je jej odolnosť voči vibráciám a tepelnému namáhaniu. Vibrácie a tepelná rozťažnosť vznikajúce počas prevádzky motora sú absorbované pružnou vlnovcovou sekciou, čím sa znižuje namáhanie spojovacích bodov a znižuje sa riziko netesností a zlomenín. Tento dizajn tiež znižuje celkovú hmotnosť, čo prispieva k odľahčeniu vozidla


Aké sú možnosti prispôsobenia JIATIAN?


Ponúkame komplexné služby prispôsobenia na základe potrieb zákazníka, vrátane: výberu materiálu (nehrdzavejúca oceľ, zliatiny na báze niklu atď.), dizajnu konektorov (príruby, závity atď.), prispôsobenia tvaru a veľkosti a optimalizácie výkonu. Náš inžiniersky tím úzko spolupracuje so zákazníkmi a poskytuje im plnú technickú podporu od koncepčného návrhu až po sériovú výrobu.


Máte nejaké špeciálne požiadavky na chladiace trubice EGR v hybridných elektrických vozidlách?


V hybridných vozidlách si časté štartovanie a vypínanie motora vyžaduje rýchlejšiu odozvu systému EGR. Chladiace trubice EGR spoločnosti JIATIAN vyvinuté pre hybridné platformy využívajú tenký dizajn​ a špeciálnu štruktúru výmeny tepla na rýchle zahriatie a rýchlejšie zníženie emisií pri studených štartoch . .
