Ako si vybrať správnu linku vstrekovania paliva pre automobilové aplikácie?

Jul 23, 2026

kategórie

Výber správnej rady vstrekovačov paliva pre automobily závisí od štyroch faktorov

Pravý vedenie vstrekovačov automobilového paliva je ten, ktorý zodpovedá prevádzkovému tlaku systému prívodu paliva, používa materiál vhodný pre daný typ paliva a prostredie pod kapotou, pripája sa pomocou štýlu montáže vhodného pre vstrekovač a koľajnicu a má správnu veľkosť pre priemer, hrúbku steny a dĺžku vedenia. Nesprávne nastavenie ktorejkoľvek z týchto premenných má tendenciu skrátiť životnosť a môže časom viesť k nerovnomernej dodávke paliva na špičke vstrekovača.

Na benzínovom viacportovom motore je palivové potrubie dimenzované na nízky až stredný tlak s povlakom odolným voči korózii vo všeobecnosti postačujúce pre prívodný segment vstrekovača. Na benzínovom motore s priamym vstrekovaním alebo naftovým motorom so systémom Common Rail musí vstrekovacie vedenie medzi koľajnicou alebo čerpadlom a každým vstrekovačom odolať tlaku, ktorý je rádovo vyšší, čo si vyžaduje skôr oceľové rúrky opracované za studena než štandardnú hadicovú zostavu. Nižšie uvedené časti podrobne prechádzajú každým faktorom výberu spolu s referenčnými grafmi, ktoré ukazujú, ako sa tieto premenné porovnávajú medzi bežnými platformami motorov.

Čo a Vedenie vstrekovača paliva V skutočnosti áno v palivovom systéme

Potrubie vstrekovača paliva je časť potrubia, ktorá vedie stlačené palivo z čerpadla alebo Common Rail do vstrekovacej dýzy v každom valci. V širšom plynovom potrubí v automobilovej sieti sa nachádza na samom konci výtlačnej cesty, za potrubím nádrže, filtračným potrubím a prívodným potrubím a tesne pred bodom, kde sa dávkuje a rozprašuje palivo do sacieho otvoru alebo spaľovacej komory. Pretože pracuje najbližšie k vstrekovaču, tento segment zažíva najprudšie tlakové impulzy v celom palivovom okruhu.

Automatické palivové potrubia sú často v každodennej konverzácii zoskupené, ale samotné vstrekovacie potrubie je odlišnou súčasťou od nádrže po čerpadlové alebo spätné potrubie. Musí tolerovať rýchlu pulzáciu tlaku, ktorá sa vytvára pri každom otvorení a zatvorení vstrekovača, v niektorých prípadoch stokrát za sekundu v celom rozsahu otáčok motora, pričom musí zostať dostatočne tesná, aby zabránila čo i len malému presakovaniu v miestach pripojenia.

Prečo sa segmentu vstrekovačov venuje osobitná technická pozornosť

Na rozdiel od dĺžky všeobecných palivových hadíc, vstrekovacie vedenie zvyčajne potrebuje pevnú alebo polotuhú konštrukciu steny, takže drží svoj tvar proti telesu vstrekovača pri vibráciách. V mnohých katalógoch dielov je palivové vedenie tohto typu uvedené pod hardvérom na dodávku paliva spolu s príslušnými armatúrami, svorkami a montážnymi svorkami, pretože všetky tieto diely spolupracujú na utesnení spojenia prostredníctvom opakovaného tlakového cyklovania.

Bežné materiály používané v potrubiach vstrekovačov paliva a ich porovnanie

Štyri skupiny materiálov pokrývajú väčšinu trhu s radom vstrekovačov automobilového paliva: nehrdzavejúca oceľ, oceľová zliatina spracovaná za studena, nylon a kompozitné alebo vystužené polymérové rúrky. Každý z nich vyvažuje toleranciu tlaku, odolnosť proti korózii a flexibilitu odlišne, a preto konštruktéri motorov len zriedka používajú rovnaký materiál pre stranu prívodu nízkeho tlaku a stranu vysokotlakového vstrekovača toho istého systému.

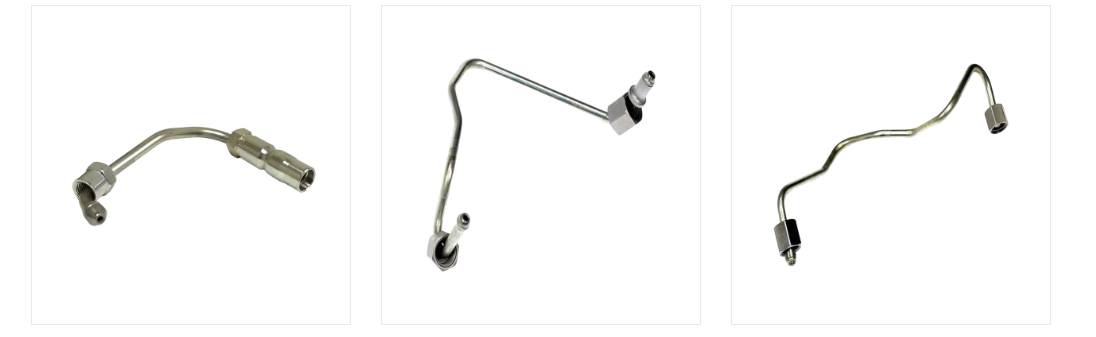

Snímka materiálu pre výber potrubia vstrekovača paliva

Všeobecné porovnanie materiálov bežne používaných na zostavy vedenia vstrekovačov paliva pre automobily
Materiál	Typická tlaková trieda	Odolnosť proti korózii	Flexibilita	Spoločná aplikácia
Nehrdzavejúca oceľ	Vysokotlakový segment Common Rail	Vysoká	Nízka	Prívodné potrubie nafty a vstrekovačov GDI
Oceľová zliatina, opracovaná za studena	Vysokotlakový segment Common Rail	Stredná až vysoká	Nízka	Potrubie vstrekovača Common Rail pre dieselové motory
Nylon	Nízka to moderate pressure	Vysoká	Vysoká	Prívodné, vratné a parné potrubia
Kompozitné, vystužené	Mierny tlak	Stredná až vysoká	Mierne	Stredotlakový prívod a prepojovacie vedenia

Nehrdzavejúca oceľ a oceľová zliatina spracovaná za studena dominujú segmentu vysokého tlaku, pretože obe môžu prejsť autofretážou, krokom spracovania za studena, ktorý stlačí vnútornú stenu za hranicu klzu a zanechá za sebou vrstvu zvyškového tlakového napätia. Toto zvyškové napätie kompenzuje ťahové napätie vytvorené počas každého impulzu vstrekovacieho tlaku, čo je jeden z dôvodov, prečo správne spracovaná oceľová vstrekovacia linka dokáže zvládnuť tlaky vysoko nad 200 MPa v dieselovej aplikácii Common Rail bez skorého únavového praskania.

Relatívne porovnanie medzi piatimi výkonnostnými faktormi, iba ilustračný prehľad

Zodpovedajúce menovitému tlaku používanému vstrekovaciemu systému

Tlaková trieda je prvým filtrom, ktorý sa použije pri zúžení možnosti palivového potrubia. Vedenie postavené pre nízkotlakový benzínový napájací okruh nie je náhradou za segment napájajúci vstrekovač Common Rail a použitie nesprávnej triedy v oboch smeroch buď plytvá rezervou na životnosť alebo vytvára skutočné riziko spoľahlivosti.

Typický prevádzkový tlak podľa typu systému

Približný prevádzkový tlak podľa typu vstrekovacieho systému, iba referenčné rozsahy a nie na presnej lineárnej stupnici

Vedenie vysokotlakových vstrekovačov Common Rail pre dieselové motory je segment, ktorému sa venuje najväčšia technická pozornosť, pretože musí odolávať extrémnemu statickému tlaku aj rýchlej pulzácii. Benzínové systémy s priamym vstrekovaním sú umiestnené medzi nimi a potrebujú potrubie, ktoré zvládne dvojciferné hodnoty MPa bez hrúbky steny naftového potrubia. Pochopenie, do ktorej konzoly vozidlo spadá, je najrýchlejší spôsob, ako si vybrať kompatibilný rad vstrekovačov paliva, kým sa pozriete na materiál alebo detaily montáže.

Typy armatúr palivového potrubia a spôsoby pripojenia pre bezpečné tesnenie

Palivové potrubia a armatúry fungujú ako jeden systém a nie ako samostatné nákupy, pretože trubica, ktorá je inak správne dimenzovaná, môže stále unikať, ak je spárovaná s nesprávnym konektorom. Zostavy vedenia automobilového vstrekovača paliva zvyčajne používajú jeden z niekoľkých osvedčených štýlov pripojenia vybraných na základe tlakovej triedy, materiálu rúrky a toho, ako často je potrebné spoj opravovať.

Typy pripojení palivového potrubia na moderných vozidlách

Svietiace armatúry vytvorte tesnenie kov na kov pomocou rozšíreného konca rúrky pritlačeného k zodpovedajúcemu kužeľu, ktorý sa bežne používa na oceľových vstrekovacích vedeniach, ktoré vidia vysoký tlak.
Kompresné armatúry spoliehajte sa na objímku, ktorá sa pri uťahovaní matice zahryzne do steny rúrky, čo je užitočné tam, kde je potrebné spojiť vlasec bez toho, aby sa koniec rúrky rozšíril.
Rýchlospojovacie armatúry zaklapnú do seba a sú široko používané na nylonových prívodných a spätných vedeniach, kde je dôležitá rýchla montáž a demontáž počas servisných prác.
Banjo armatúry použite konektor v štýle dutej skrutky, ktorý umožňuje, aby vedenie sedelo pod pevným uhlom otáčania, ktoré sa často nachádza na vstupe vstrekovača, kde je málo miesta.
Zatlačte na protihrotové kovania pár so zosilnenými palivovými hadicami v nižších tlakových častiach okruhu a sú zvyčajne zaistené svorkou.
Závitové kompresné matice sa používajú na injektorových a koľajnicových portoch na vysokotlakových oceľových vedeniach, uťahované na stanovenú špecifikáciu počas montáže.

Automobilové hadice a armatúry spolupracujú

V praxi automobilové hadice a armatúry pre palivové potrubia automobilov kombinujú tuhé časti hadíc s krátkymi ohybnými hadicami, kde je potrebná izolácia vibrácií medzi motorom a podvozkom. Typy spojok palivového potrubia sa líšia medzi konektormi v štýle pôvodného vybavenia a všeobecnými dizajnmi pre trh s náhradnými dielmi, takže najbezpečnejším prístupom pri získavaní náhradného typu konektora palivového potrubia je zhodovať sa so stúpaním závitu, vonkajším priemerom rúrky a metódou tesnenia pôvodného dielu, a nie predpokladať zameniteľnosť naprieč rodinami motorov.

Úvahy o priemere, hrúbke steny a dĺžke pri výbere potrubia vstrekovača

Stupnica vonkajšieho priemeru a hrúbky steny s požiadavkami na tlakovú triedu a prietok injektorom. Dieselový motor s väčším objemom alebo vysokovýkonný dieselový motor premiestňuje viac paliva za cyklus, takže jeho vstrekovacie potrubie zvyčajne potrebuje širší otvor, aby sa rýchlosť prúdenia a pokles tlaku udržali v prijateľnom rozsahu, zatiaľ čo stena musí stále hrubnúť, aby zvládla vyšší pracovný tlak.

Približný vonkajší priemer segmentu vedenia vstrekovača podľa platformy motora, len všeobecný odkaz

Na dĺžke záleží rovnako ako na priemere. Chod, ktorý je dlhší, než je potrebné, zvyšuje tlakovú stratu a dodatočnú hmotu, ktorá musí byť upnutá a podopretá, zatiaľ čo príliš krátky chod zaťažuje armatúry na oboch koncoch, keď sa motor usadí pod svoje vlastné držiaky. Dodržiavanie pôvodnej dĺžky trubice a geometrie ohybu alebo správne zmeranej výmeny udržuje vedenie bez nežiaduceho napätia na spojoch vstrekovača a koľajnice.

Smerovanie, voľný priestor a ochrana proti vibráciám počas inštalácie

Správne vedenie chráni vedenie vstrekovača paliva pred dvoma najbežnejšími spúšťačmi porúch: teplom a odieraním. Vedenie, ktoré vedie blízko výfukového potrubia, starne rýchlejšie ako vedenie vedené pozdĺž chladnejšej strany motorového priestoru a vedenie, ktoré sa odiera o držiak alebo káblový zväzok, sa nakoniec opotrebuje cez jeho vonkajšiu stenu.

Postupujte podľa pôvodnej trasy smerovania a umiestnení klipov, aby si linka zachovala svoj navrhnutý odstup od pohyblivých častí a horúcich povrchov.
Udržujte viditeľnú medzeru medzi trubicou a akoukoľvek výfukovou súčiastkou a pridajte časť tepelného štítu tam, kde ju továrenské usporiadanie obsahuje.
Priestorové montážne svorky v rovnomerných intervaloch, takže rúrka sa nemôže dostatočne ohýbať, aby sa počas pohybu motora dotkla susedného hardvéru.
Vyhnite sa ohýbaniu oceľových rúr tesnejšie, ako je jej menovitý minimálny polomer ohybu, pretože ostrý ohyb stenčuje stenu a koncentruje napätie.
Po prvom tepelnom cykle skontrolujte krútiaci moment pri každej armatúre, pretože tepelná rozťažnosť môže mierne uvoľniť spoj, ktorý bol utiahnutý za studena.

Rozpoznanie opotrebenia, netesností a problémov s výkonom počas najazdených kilometrov vozidla

Opotrebenie potrubia vstrekovača paliva má tendenciu narastať postupne, a nie naraz, a preto pravidelná vizuálna kontrola zachytí väčšinu problémov skôr, ako ovplyvnia jazdné vlastnosti. Tabuľka nižšie ilustruje, ako sa podiel kontrolovaných línií, ktoré vykazujú určitú formu opotrebovania, zvyčajne zvyšuje s narastajúcim počtom najazdených kilometrov.

Ilustratívny podiel kontrolovaných palivových potrubí vykazujúcich znaky opotrebenia podľa najazdených kilometrov, všeobecný trend pre referenciu

Vedenie vstrekovača paliva zriedka zlyhá bez varovných signálov. Slabý zápach paliva v blízkosti motorového priestoru, viditeľné zvyšky vlhkosti pozdĺž trubice, hrubý voľnobeh, ktorý sa predtým nevyskytoval, alebo malý pokles nameraných hodnôt tlaku paliva počas diagnostiky, to všetko sú dôvody na kontrolu potrubia a jeho armatúr skôr, ako problém ovplyvní štartovanie alebo zrýchlenie.

Postupy údržby, ktoré pomáhajú predĺžiť životnosť potrubia vstrekovačov

Väčšina postupov, ktoré chránia vedenie vstrekovača paliva, je jednoduchá a nenáročná, vďaka čomu sa dajú ľahko zložiť do rutinnej servisnej návštevy, a nie považovať ich za samostatnú úlohu.

Počas výmeny oleja utrite vedenie a armatúry a hľadajte matný, lepkavý film, ktorý naznačuje pomalé presakovanie.
Skontrolujte upevňovacie spony, či nie sú prasknuté alebo uvoľnené, pretože lano, ktoré sa môže pohybovať, je lano, ktoré sa nakoniec odiera.
Udržujte motorový priestor bez nánosov úlomkov okolo potrubia, pretože zachytená vlhkosť a cestná drť urýchľujú povrchovú koróziu.
Opotrebované svorky a tesnenia vymeňte súčasne s akoukoľvek armatúrou, ktorá je narušená pri nesúvisiacich opravách.
Skontrolujte, či sa dodržiavajú servisné intervaly palivového filtra, pretože kontaminácia časticami môže urýchliť opotrebovanie vo vnútri vstrekovacieho potrubia a na samotnom vstrekovači.

Výrobné postupy za výrobou odolnej linky vstrekovania paliva

Vyššie popísané rozdiely vo výkone pochádzajú zo spôsobu výroby palivového vstrekovacieho potrubia, nielen zo suroviny, z ktorej vychádza. Rúry vysokotlakových vstrekovačov sú zvyčajne vytvorené zo špeciálne vybraných rúrok z nízkolegovanej ocele, následne tepelne spracované a opracované za studena, aby sa zvýšila medza klzu a odolnosť proti únave, takže hotová rúrka zvládne pulzáciu tlaku dieselového systému Common Rail.

Autofretážne spracovanie, pri ktorom je rúrka počas výroby natlakovaná nad rámec svojho normálneho pracovného rozsahu, vytvára na vnútornej stene vrstvu zvyškového tlakového napätia, ktoré pôsobí proti ťahovému napätiu vznikajúcemu počas prevádzky. Presné CNC ohýbanie rúrok sa potom používa na tvarovanie každej línie tak, aby jej trojrozmerná geometria bola v súlade s rozložením motora, čo umožňuje jednoduchú inštaláciu a zabraňuje dodatočnému namáhaniu v montážnych bodoch.

Výrobné zariadenia, ktoré sa špecializujú na túto kategóriu, ako je JIATIAN v Ningbo, kombinujú CNC ohýbacie zariadenia, hydraulické formovacie linky, automatizované laserové zváranie a špecializované testovacie oblasti, aby bola zachovaná rozmerová presnosť a integrita steny konzistentná od jedného výrobného cyklu k druhému. Tento druh integrovaného procesu, od tvarovania rúrok až po konečné kontroly geometrie, umožňuje vyrábať palivovú vstrekovaciu linku podľa opakovateľného štandardu pri veľkých objemoch zákaziek, ako aj pri menších zákazkových sériách.

Často kladené otázky o líniách vstrekovania paliva pre automobily

Bežné otázky týkajúce sa častí a servisu vstrekovačov paliva pre automobily
Q1: Čo je vedenie vstrekovača paliva Potrubie vstrekovača paliva je hadicový segment, ktorý privádza stlačené palivo z čerpadla alebo Common Rail do vstrekovača v každom valci, čím tvorí posledné spojenie v dráhe dodávky paliva.	Q2: Čo robí vedenie vstrekovača paliva Prenáša palivo pod tlakom do vstrekovača, pričom odoláva rýchlym tlakovým impulzom vznikajúcim pri každom otvorení a zatvorení vstrekovača počas chodu motora.
Q3: Kde sa nachádza vedenie vstrekovača paliva Vedie medzi palivovou koľajnicou alebo vysokotlakovým čerpadlom a telesom vstrekovača, zvyčajne pozdĺž hornej alebo bočnej časti motora v blízkosti sacieho potrubia.	Q4: Z akých materiálov sú vedenia vstrekovačov paliva vyrobené Bežné možnosti zahŕňajú nehrdzavejúcu oceľ, oceľovú zliatinu spracovanú za studena, nylon a kompozitné materiály, pričom každý je vhodný pre iný tlak a potrebu flexibility.
Q5: Aký je rozdiel medzi potrubím vstrekovača paliva a koľajnicou paliva Palivová koľajnica je spoločné rozdeľovacie potrubie, ktoré distribuuje stlačené palivo do každého valca, zatiaľ čo vstrekovacie potrubie je samostatný segment spájajúci koľajnicu alebo čerpadlo s jedným vstrekovačom.	Q6: Ako zistím, či je moje vedenie vstrekovača paliva zlé Medzi príznaky patrí viditeľný zápach paliva, vlhké zvyšky pozdĺž trubice, nevysvetliteľný hrubý voľnobeh alebo pokles nameraného tlaku paliva počas diagnostickej kontroly.
Q7: Čo spôsobuje netesnosti potrubia vstrekovača paliva Typickými príčinami sú uvoľnené alebo opotrebované armatúry, odieranie od nedostatočnej vzdialenosti od blízkych častí, povrchová korózia a únavové praskanie po predĺženom cyklovaní tlaku.	Q8: Môže poškodené vedenie vstrekovača paliva ovplyvniť výkon motora Áno, poškodené vedenie môže spôsobiť nerovnomerný tlak paliva vo vstrekovači, čo vedie k hrubým voľnobehom, zaváhaniu alebo zníženiu výkonu v závislosti od závažnosti problému.
Q9: Ako často by sa malo vymieňať vedenie vstrekovania paliva Neexistuje jediný pevný interval, pretože životnosť závisí od najazdených kilometrov, trasy a prevádzkových podmienok, a preto sa odporúča pravidelná vizuálna kontrola podľa prísneho harmonogramu založeného na kalendári.	Q10: Ako zabrániť korózii vedenia vstrekovača paliva Udržujte motorový priestor bez zachytenej vlhkosti a nečistôt, okamžite odstráňte akékoľvek poškodenie ochranného náteru a vyberte materiál vhodný pre miestne prevádzkové prostredie.
