Čo je vedenie vstrekovania paliva? Vysvetlenie funkcie, typov a aplikácií

Aug 06, 2026

kategórie

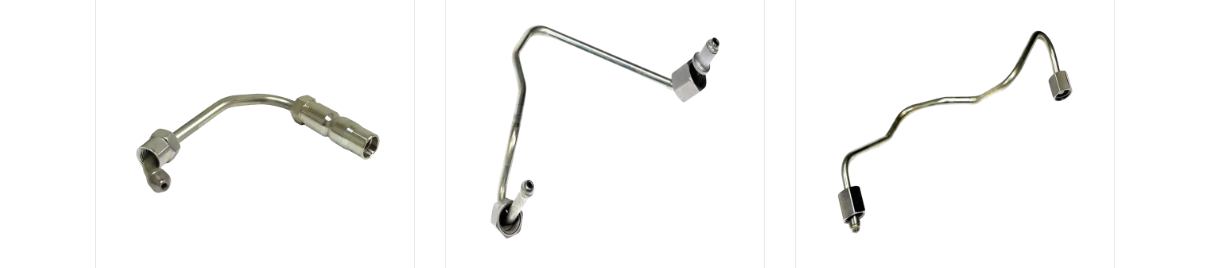

Čo je a Vedenie vstrekovača paliva

Potrubie vstrekovača paliva, tiež označované ako vstrekovacie potrubie paliva, je pevná kovová trubica, ktorá prenáša stlačené palivo z vysokotlakového čerpadla alebo spoločnej koľajnice do každého vstrekovača paliva, pričom udržiava tlak a prietok, ktorý si proces spaľovania vyžaduje. Potrubie nevytvára tlak samo, prenáša tlak vytvorený proti prúdu, pričom odoláva expanzii, únave z vibrácií a opakovanej tlakovej pulzácii.

V moderných dieselových motoroch postavených na architektúre common rail alebo rozdeľovacieho čerpadla pracuje toto potrubie pri opakovaných tlakových cykloch, ktoré môžu v súčasných výrobných systémoch prekročiť 2000 barovov, pričom niektoré pokročilé platformy sú navrhnuté pre tlaky blížiace sa k 2700 barom. Pretože linka zažíva tieto tlakové rázy mnoho miliónovkrát počas bežného servisného intervalu, hrúbka steny, polomer ohybu a stav vnútorného povrchu sú navrhnuté tak, aby sa zamerali na únavovú životnosť a nie na samotný tlak pri roztrhnutí.

Základné charakteristiky

Pripája vysokotlakové čerpadlo alebo Common Rail priamo k telu vstrekovača
Prenáša palivo spracované ako nestlačiteľná kvapalina bez merateľnej expanzie
Vytvorené pomocou CNC ohýbania, takže geometria rúrky presne zodpovedá montážnym bodom na bloku motora
Vyrobené z oceľových rúrok spracovaných za studena určených na opakované cykly únavy pri vysokom tlaku

Hlavné funkcie potrubia vstrekovania paliva

Potrubie vstrekovania paliva vykonáva niekoľko úloh súčasne a každá z nich ovplyvňuje, ako motor štartuje, beží na voľnobeh a reaguje pri zaťažení.

Dodávka paliva

Primárnou úlohou potrubia je presunúť odmeraný objem paliva z výstupu čerpadla do vstupu vstrekovača bez straty, prevzdušnenia alebo oneskorenia, pričom sa výstup potrubia vstrekovača paliva prispôsobí načasovaniu vstrekovača, takže každý valec dostane rovnaký objem podľa plánu.

Prenos vysokého tlaku

Potrubie musí prenášať tlakové špičky generované čerpadlom alebo koľajnicou bez expanzie alebo absorbovania energie, ktorá by mala namiesto toho dosiahnuť trysku vstrekovača. Dokonca aj malé množstvo elastickej expanzie v stene trubice môže oddialiť nárast tlaku na hrote vstrekovača, čo inžinieri opisujú ako stratu objemovej účinnosti.

Presnosť časovania vstrekovania

Pretože sa s palivom zaobchádza ako s nestlačiteľným palivom, prenos tlakovej vlny cez vedenie prebieha za zlomok milisekúnd. Akákoľvek zmena dĺžky potrubia, vnútorného priemeru alebo tuhosti steny medzi valcami môže mierne posunúť časovanie vstrekovania z jedného valca do druhého, takže technické tímy špecifikujú zodpovedajúce dĺžky vedenia vstrekovačov paliva a dráhy ohybov naprieč radom valcov, kdekoľvek to usporiadanie umožňuje.

Podpora pre atomizáciu

Stabilná dodávka tlaku na dýze vstrekovača je to, čo umožňuje palivu rozprášiť sa do tvaru jemných kvapiek, ktoré si spaľovanie vyžaduje. Keď je palivové vstrekovacie potrubie opotrebované, prasknuté alebo poddimenzované, tlak v tryske klesá a kvalita rozprašovania klesá, čo sa zvyčajne prejavuje drsným voľnobehom, tvrdším studeným štartom alebo zvýšeným dymom z výfuku.

Typy potrubí vstrekovania paliva

Vedenia vstrekovačov paliva sú vo všeobecnosti zoskupené podľa konštrukcie steny a podľa platformy motora, na ktorú sú skonštruované.

Všeobecná klasifikácia konštrukcií potrubia vstrekovača paliva a potrubia vstrekovania paliva
Typ	Štruktúra	Typická aplikácia
Jednostenná rúrka	Jedna súvislá oceľová stena ťahaná za studena	Osobné automobily a ľahké dieselové motory
Dvojstenné (duplexné) potrubie	Dve vrstvy formované za studena do jednej steny pre pridaný okraj	Motory pre ťažké nákladné vozidlá, autobusy a terénne vozidlá
Potrubie ošetrené autofretážou	Jedna stena predpätá zvnútra kontrolovaným pretlakom	Systémy Common Rail nad 2000 barov
Pancierová/rukávová rúra	Štandardná trubica vybavená ochranným vonkajším puzdrom v miestach opotrebovania	Motory s tesným vedením v blízkosti pohyblivých komponentov

Klasifikácia podľa aplikácie

Potrubie vstrekovačov nafty pre osobné vozidlá
Potrubie vstrekovania paliva pre ľahké úžitkové vozidlá
Injektorové linky pre ťažké nákladné autá a autobusy
Linky na poľnohospodárske a stavebné stroje
Linky lodných a priemyselných motorov
Injektorové vedenia súpravy generátora

Štruktúra vedenia vstrekovača paliva

Hotová zostava potrubia vstrekovača paliva je vyrobená z viac ako jednej rúrky. Každý koniec je vytvorený a opracovaný tak, aby tesnil proti čerpadlu alebo koľajnici na jednej strane a vstrekovaču na druhej strane, zatiaľ čo stredná časť je ohnutá na špecifický polomer, takže odstraňuje okolité súčasti motora bez kontaktu.

Zjednodušený izometrický pohľad na zostavu potrubia vstrekovača paliva medzi telesom čerpadla alebo koľajnice a vstrekovačom

Kľúčové komponenty

Kužeľové sedadlo: opracovaný hrot, ktorý tvorí tesnenie kov na kov proti vývodu čerpadla alebo koľajnice
Spojovacia matica: naskrutkuje na výstupný čap a pritiahne kužeľové sedlo do tesniaceho kontaktu
Telo rúry: nosná časť medzi oboma koncami, tvarovaná pomocou CNC ohýbania
Objímková matica: armatúra na strane vstrekovača, ktorá zaisťuje opačný koniec
Ochranný rukáv: voliteľná vonkajšia vrstva pridaná tam, kde by sa trubica inak odierala o konzoly alebo susedné línie

Údaje o výkone vedenia vstrekovača paliva

Na obrázkoch nižšie sú zhrnuté bežne pozorované rozsahy tlaku, distribúcia rozmerov a porovnateľný výkon medzi typmi rúr. Sú prezentované skôr ako všeobecné referenčné body než špecifikácie pre akýkoľvek jednotlivý model motora.

Vývoj vstrekovacieho tlaku naprieč generáciami systému

Približný tlak Common Rail v baroch v nasledujúcich generáciách systému

Typický prevádzkový tlak podľa aplikácie

Diesel pre osobné auto

2000 bar

Ľahké úžitkové vozidlo

2200 barovov

Stredné / ťažké nákladné auto a autobus

2500 barov

Poľnohospodárstvo a stavebníctvo

2200 barovov

Lodný a priemyselný motor

1800 barov

Typický horný rozsah prevádzkového tlaku podľa platformy motora, vyjadrený v baroch

Spoločná distribúcia vonkajšieho priemeru

6 mm, 15 %

8 mm, 35 %

10 mm, 30 %

12 mm, 15 %

14 mm, 5 %

Relatívny podiel veľkostí vonkajšieho priemeru bežne používaných v aplikáciách vstrekovacích potrubí paliva

Porovnanie výkonu medzi typmi rúr

Štandardné potrubie ťahané za studena Potrubie ošetrené autofretážou Duplex / Dvojstenné potrubie

Relatívne porovnanie typov potrubí v rámci piatich výkonnostných atribútov, hodnotené na päťbodovej škále

Materiály a výrobný proces

Výber materiálu a spôsob tvarovania ovplyvňujú, ako dlho vydrží vedenie vstrekovača paliva pri opakovanom tlakovom cykle.

Bežné materiály používané na výrobu palivového vstrekovacieho potrubia a vstrekovacieho potrubia paliva
Materiál	Typická charakteristika	Bežné použitie
Uhlíková oceľ	Ťahané za studena, vysoká pevnosť v ťahu, nákladovo efektívne	Aplikácie pre osobné automobily a ľahké úžitkové vozidlá
Legovaná oceľ	Vyššia odolnosť proti únave vďaka legujúcim prvkom	Stredné a ťažké dieselové systémy
Nerezová oceľ	Silná odolnosť proti korózii vo vlhkom alebo morskom prostredí	Motory lodných, priemyselných a vonkajších zariadení

Tvarovanie za studena a autofretáž

Pôsobením riadeného vnútorného tlaku na rúrku počas spracovania dochádza na vnútornej stene k plastickej deformácii, ktorá vytvára zvyškové tlakové napätie. Toto zvyškové napätie kompenzuje ťahové napätie vznikajúce počas normálneho prevádzkového tlaku, čo zlepšuje únavovú životnosť a zvyšuje rezervu tlaku pri roztrhnutí hotového vstrekovacieho potrubia paliva.

CNC ohýbanie a kontrola rozmerov

CNC zariadenie na ohýbanie rúrok tvaruje trojrozmernú geometriu každého radu vstrekovačov paliva tak, aby zodpovedala montážnym bodom na špecifickej konštrukcii motora, čo pomáha hotovému dielu správne sedieť bez dodatočného namáhania v spojovacích bodoch.

Aplikácie potrubí vstrekovania paliva a potrubia vstrekovania paliva

Potrubie vstrekovačov paliva je navrhnuté podľa smerovacieho priestoru, pracovného cyklu a prevádzkového prostredia platformy, ktorú obsluhujú.

Osobné dieselové autá: kompaktné polomery ohybu vhodné pre motorové priestory s krátkym rázvorom
Ľahké úžitkové dodávky a pickupy: linky prispôsobené vyššiemu pracovnému cyklu voľnobehu a zastaveniu štartovania
Stredne ťažké a ťažké nákladné vozidlá a autobusy: potrubia s väčším vonkajším priemerom určené na predĺžené tlakové cykly
Poľnohospodárske a stavebné stroje: vedenia vedené tak, aby tolerovali prach, vibrácie a veľké teplotné výkyvy
Lodné a priemyselné motory: linky špecifikované s pridanou odolnosťou proti korózii pre vlhké prevádzkové prostredie
Generátorové agregáty a stacionárne energetické zariadenia: linky dimenzované na nepretržitú prevádzku a nie na cyklovanie s premenlivým zaťažením

Výrobná kapacita pre vedenia vstrekovačov paliva

Výrobné zariadenia, ktoré fungujú ako výrobca potrubí vstrekovačov paliva, zvyčajne kombinujú CNC ohýbanie rúrok, vnútorné tvarovanie za studena a presné obrábanie pod jednou strechou, takže rozmerové tolerancie zostávajú konzistentné od prvého prototypu až po celý objem výroby. Zariadenie vybudované okolo tohto rozsahu bežne funguje na desiatkach tisíc metrov štvorcových a páruje automatizované centrá na ohýbanie rúrok s vyhradenými spájkovacími a zváracími linkami, aby sa zachovali programy liniek vstrekovačov paliva OEM na jedinej, sledovateľnej výrobnej ceste.

Typické výrobné zariadenia

Viacnásobné CNC plne automatické ohýbačky rúrok pre presnú trojrozmernú geometriu
Hydraulické vnútorné tvárniace stroje pokrývajú široký rozsah priemerov
Automatizované laserové zváranie a zváracie robotické bunky pre konzistentnú kvalitu spojov
Veľkokapacitné obrábacie centrá na tvarovanie koncov, kužeľové sedlá a rezanie závitov
Vyhradená testovacia a kontrolná oblasť pre kontrolu rozmerov a tlaku

Zariadenia nastavené týmto spôsobom sú umiestnené tak, aby podporovali vzťah s dodávateľom potrubia vstrekovača naftového paliva pre distribúciu na trh s náhradnými dielmi, ako aj úlohu výrobcu potrubia vstrekovača Common Rail pre platformy OEM, pretože rovnaká procesná linka na formovanie rúr a autofretáž môže prepínať medzi duplexnými, jednostennými a pancierovými konfiguráciami bez samostatných investícií do nástrojov. Pre kupujúcich, ktorí skúmajú dodávateľský reťazec výrobcu palivového vstrekovacieho potrubia v Číne, je kombinácia vlastného výskumu a vývoja, kontrolovaného procesu tvarovania a integrovaného laboratórneho testovania vo všeobecnosti tým, čo určuje, či dodávateľ vysokotlakového palivového potrubia dokáže dodržať prísne tolerancie pri opakovaných výrobných sériách.

Úvahy o inštalácii a údržbe

Správna manipulácia pred a po inštalácii má priamy vplyv na to, ako dlho bude vedenie vstrekovačov paliva fungovať bez problémov.

Inštalačné postupy

Utiahnite spojovacie matice podľa poradia krútiaceho momentu špecifikovaného pre motor, pracujte v rovnomerných, postupných stupňoch namiesto jedného nepretržitého ťahu
Rúru po celej dĺžke podoprite pôvodnými svorkami, aby sa zaťaženie vibráciami nekoncentrovalo na koncoch tvarovky
Vyvarujte sa opätovnému ohýbaniu alebo vyrovnávaniu vytvarovanej línie na poli, pretože pretvarovanie za studena spracovanej rúrky odstraňuje zvyškový vzor napätia vytvorený počas výroby

Inšpekčné značky a značky opotrebovania

Presakovanie paliva alebo mokré zvyšky okolo oblasti spojovacej matice
Viditeľné povrchové praskliny v blízkosti sedla kužeľa alebo na vrchole ohybu
Jamky na povrchu alebo zmena farby na čiarach vystavených vlhkosti alebo cestnej soli
Hrubý voľnobeh alebo tvrdý studený štart, ktorý sa zlepší po kontrole tlaku v koľajnici

Manipulácia so skladovaním

Keď je vedenie vstrekovača paliva uložené pred inštaláciou, udržiavanie ochranných koncových uzáverov na mieste a rúrky v suchom a teplotne stabilnom priestore znižuje možnosť povrchovej korózie súvisiacej s vlhkosťou predtým, ako sa časť dostane do motora.

Často kladené otázky

Q1: Čo je vedenie vstrekovača paliva

Vedenie vstrekovača paliva je vysokotlakové potrubie, ktoré prenáša palivo zo vstrekovacieho čerpadla alebo common rail do vstrekovača, pričom udržiava tlak potrebný na otvorenie vstrekovača a dodávku paliva podľa plánu.

Q2: Čo robí potrubie vstrekovača paliva

Zabezpečuje dodávku paliva, prenos vysokého tlaku a presnosť vstrekovania, pričom udržuje signál tlaku z čerpadla alebo koľajnice konzistentný až po vstrekovaciu dýzu.

Q3: Ako funguje vstrekovacia linka nafty

Vedenie prenáša tlak paliva s minimálnym oneskorením, podporuje presné načasovanie vstrekovania a pomáha vstrekovaču vytvárať jemný rozprašovaný vzor v momente vstrekovania.

Q4: Z akých materiálov sú vyrobené palivové vstrekovacie rúrky

Bežné materiály zahŕňajú nehrdzavejúcu oceľ, uhlíkovú oceľ a legovanú oceľ, ktoré sa vyberajú na základe tlaku, požiadaviek na únavu a prevádzkového prostredia motora.

Q5: Ako často by sa mali kontrolovať palivové vstrekovacie potrubia

Typická je rutinná vizuálna kontrola v každom servisnom intervale, kontrola presakovania v armatúrach, praskanie povrchu v blízkosti ohybov a korózia na vonkajšom povrchu.

Q6: Dá sa potrubie vstrekovača paliva opraviť alebo by sa malo vymeniť

Pretože rúrka závisí od špecifického vzoru vnútorného zvyškového napätia, čiara zobrazujúca praskanie, deformáciu alebo netesnosť sa zvyčajne namiesto pretvarovania alebo opravy zvyčajne nahradí.

Otázka 7: Čo spôsobuje únik alebo prasknutie potrubia vstrekovača paliva

Najčastejšími príčinami sú opakovaná tlaková únava, uvoľnené alebo príliš utiahnuté armatúry, otrasy vibráciami o blízke komponenty a korózia.

Q8: Sú potrubia vstrekovačov paliva rovnaké pre benzínové a naftové motory?

Nie, dieselové systémy Common Rail a čerpadlá vo všeobecnosti fungujú pri oveľa vyšších tlakoch ako systémy priameho vstrekovania benzínu, takže hrúbka steny potrubia a výber materiálu sa podľa toho líšia.
